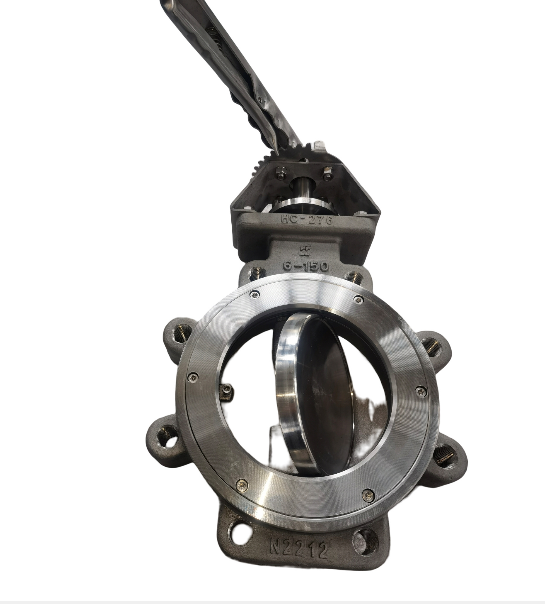

उच्च प्रदर्शन शीतल सीट तितली वाल्व

Taitubv सॉफ्ट-सील हाई-परफॉर्मेंस बटरफ्लाई वाल्व द्विदिश 1: 1 शून्य रिसाव फ़ंक्शन को प्राप्त करने के लिए डबल सनकी डिज़ाइन को अपनाता है। वाल्व सीट के शुरुआती बिंदु पर, सनकी गोलाकार वाल्व प्लेट एक कैम जैसा प्रभाव पैदा करती है, जो वाल्व प्लेट को अत्यधिक टोक़ के बिना वाल्व सीट से दूर खींच सकती है, और वाल्व प्लेट वाल्व सीट से संपर्क नहीं करती है। यह प्रभाव वाल्व सीट के पहनने को कम करता है, विरूपण घटना को कम करता है, और ऑपरेटिंग टोक़ को कम करता है। जब वाल्व बंद हो जाता है, तो यह कैम-जैसी क्रिया वाल्व प्लेट की रोटरी गति को एक रैखिक गति में परिवर्तित कर देती है, प्रभावी रूप से वाल्व प्लेट को वाल्व सीट के संपर्क में धकेल देती है, और वाल्व प्लेट और वाल्व सीट के बीच एच लाइन संपर्क प्रभावी सुनिश्चित करने के लिए वाइपर के संपर्क में सीलिंग के मामले में, माध्यम में अशुद्धियों के संचय से बचें।

वाल्व प्लेट का मिलान वाल्व स्टेम की शंक्वाकार सतह से किया जाता है, और मिलान सटीकता अधिक होती है। काफी भार के तहत, वाल्व प्लेट को सटीक रूप से बंद किया जा सकता है, समापन विश्वसनीय है, और सीलिंग स्थिर है।

1. वाल्व सीट पीटीएफई और लोचदार रबड़ के फायदों को जोड़ती है, संक्षारण प्रतिरोधी है और वाल्व सीट के सेवा जीवन को बढ़ाती है।

2. वाल्व सीट पोजिशनर और वाल्व बॉडी ग्रूव डिज़ाइन वाल्व सीट की सटीक और दृढ़ स्थिति सुनिश्चित करते हैं। फुल-फेस वाल्व सीट पोजिशनर वाल्व सीट की अधिकतम कसने वाली शक्ति को सुनिश्चित करने और पाइप रोड सील को सुनिश्चित करने के लिए संतुलित तरीके से वाल्व बॉडी से जुड़े होने के लिए उच्च शक्ति वाले बोल्ट का उपयोग करता है।

3. विश्वसनीय सीलिंग और अच्छी सहायक बल वाली वाल्व सीट को पाइपलाइन माध्यम के दबाव से सील कर दिया जाता है। पाइपलाइन माध्यम का दबाव जितना अधिक होगा, सीलिंग बल उतना ही अधिक होगा। कम दबाव या वैक्यूम के तहत, इस तरह के बूस्टर वाल्व सीट डिजाइन, अपने स्वयं के ऊर्जा भंडारण की स्थिति में, बेहतर सीलिंग प्रदर्शन प्रदान कर सकते हैं, पाइपलाइन माध्यम का दबाव कम हो जाता है, एनर्जाइज़र का ऊर्जा भंडारण तदनुसार कम हो जाएगा, और उचित और अद्वितीय डिजाइन वाल्व की लंबी सेवा जीवन सुनिश्चित करता है;

4. पाइपलाइन मीडिया के लिए दो-तरफा एयरटाइट सीलिंग क्षमता प्रदान करता है;

5. वाल्व सीट में ही मध्यम तापमान परिवर्तन और पाइपलाइन दबाव को स्वयं समायोजित करने की क्षमता होती है, इस प्रकार वाल्व सीट के पहनने को कम करना;

6. वाल्व सीट को बदलना आसान है। वाल्व प्लेट को बंद स्थिति में बदलने के बाद, वाल्व सीट पोजिशनर को हटा दें, नई वाल्व सीट असेंबली को वाल्व बॉडी ग्रूव में रखें, और फिर वाल्व बॉडी से मजबूती से कनेक्ट करने के लिए वाल्व सीट पोजिशनर का उपयोग करें। .

डिजाइन: एपीआई ६०९

· आमने सामने: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· निकला हुआ किनारा अंत: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· बट-वेल्डिंग अंत: ASME B16.25

· परीक्षण: API598

· आग से सुरक्षित: API607 / API6FA

· आकार: 2”~64”(डीएन100~डीएन१६००)

· कक्षा: १५० एलबी ~ १५०० एलबी / पीएन ६ ~ पीएन २५०

· कनेक्शन: डबल निकला हुआ किनारा / पीछे पीछे फिरना / वेफर (अनुरोध के रूप में बट वेल्ड)

· ऑपरेशन: मैनुअल / वर्म गियर / न्यूमेटिक एक्ट्यूएटर / इलेक्ट्रिक एक्ट्यूएटर

· तापमान: -60°C से +180°C

· आवेदन: वायु पृथक्करण / भाप / अपतटीय मंच / रसायन / तेल जीजी amp; गैस / सौर तापीय बिजली

· बॉडी: कार्बन स्टील (WCB, LCB, WC6, WC9, C5) /

स्टेनलेस स्टील (CF8, CF8M, CF3, CF3M) /

डुप्लेक्स स्टेनलेस स्टील (4 ए, 5 ए, 6 ए) /

· Hastelloy मिश्र धातु (N-12MV, CW-12MW, CW-2M) /

· इनकोनल मिश्र धातु (CY-40,CW-6MC) /

· मोनेल मिश्र धातु (एम 35-1) / मोनेल 400

· एल्यूमीनियम कांस्य मिश्र धातु (C95400, C95500, C95800, AB2C)

डिस्क: स्टेनलेस स्टील (CF8, CF8M, CF3, CF3M) /

· डुप्लेक्स स्टेनलेस स्टील (4 ए, 5 ए, 6 ए) हास्टेलॉय मिश्र धातु (एन -12 एमवी, सीडब्ल्यू -12 मेगावाट, सीडब्ल्यू -2 एम) /

· इनकोनल मिश्र धातु (CY-40,CW-6MC) /

· मोनेल मिश्र धातु (M35-1) /

· एल्यूमीनियम कांस्य मिश्र धातु (C95400, C95500, C95800, AB2C)

· तना: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· बॉडी सीट: PTFE / RPTFE
