डिज़ाइन फ़ीचर+

◆ एपीआई विशिष्टताएँ

जैसा कि हम सभी जानते हैं, एपीआई609 वास्तव में महत्वपूर्ण औद्योगिक पाइपलाइनों में उपयोग किए जाने वाले वाल्वों के लिए अंतरराष्ट्रीय मानक बन गया है। Xinluoke को API609 विनिर्देशों के नवीनतम संस्करण के अनुसार सख्ती से डिजाइन और निर्मित किया गया है। अधिक मूल्यवान बात यह है कि शिनलुओके बटरफ्लाई वाल्व का मूल डिज़ाइन एपीआई विनिर्देश तक सीमित नहीं है। यह BS5155, ANSI B 16.34, ASME SEC VIII और अन्य प्रमुख विशिष्टताओं के अनुरूप हो सकता है। यह सुनिश्चित करता है कि Xinluoke तितली वाल्व का उपयोग सभी औद्योगिक क्षेत्रों में किया जा सकता है। उपयोगी।

◆ द्वि-दिशा सीलिंग डिजाइन

तीन-विलक्षण धातु हार्ड-सील तितली वाल्व द्वि-दिशा सीलिंग का एहसास करता है, और दोनों दिशाओं में दबाव सहन कर सकता है, और दबाव सकारात्मक या रिवर्स होने पर कोई आंतरिक रिसाव नहीं होता है।

◆ दोहरी सुरक्षा संरचना

API609 विनिर्देशों के अनुसार सख्ती से, तरल पदार्थ के दबाव और तापमान के प्रभाव के कारण तितली प्लेट की विकृति को रोकने के लिए, वाल्व स्टेम की अव्यवस्था और सीलिंग सतह के अवरोधन को रोकने के लिए, ऊपरी और ऊपरी भाग पर दो स्वतंत्र थ्रस्ट रिंग स्थापित किए जाते हैं। तितली प्लेट के निचले हिस्से. किसी भी कार्यशील परिस्थिति में वाल्व का सामान्य संचालन सुनिश्चित करें;

साथ ही, अज्ञात कारणों से वाल्व स्टेम की क्षति के कारण होने वाली अप्रत्याशित दुर्घटनाओं को रोकने के लिए, वाल्व के निचले सिरे के अंदर और बाहर दो स्वतंत्र वाल्व स्टेम फ्लाई-आउट रोकथाम तंत्र डिज़ाइन किए गए हैं, जो दबाव की गारंटी भी देते हैं बगल से तितली वाल्व का स्तर। 2500 पाउंड तक हासिल करें।

◆ कोई डेड ज़ोन डिज़ाइन नहीं

डिजाइन प्रक्रिया में, नियंत्रण के क्षेत्र में अनुप्रयोग के मुद्दों पर विशेष ध्यान दिया गया था, और मृत क्षेत्र के बिना एक खुले कोण डिजाइन को प्राप्त करने के लिए ट्रिपल एक्सेंट्रिक तितली वाल्व के सीलिंग सिद्धांत का पूरी तरह से उपयोग किया गया था, जिससे खोलते समय सामान्य उद्घाटन कूद घटना को समाप्त कर दिया गया था। साधारण वाल्व. विभिन्न अस्थिर कारकों जैसे कि वाल्व की कम खुलने वाली सीमा में घर्षण के कारण वाल्व को समायोजित करने में असमर्थता को समाप्त करता है, अर्थात, मृत क्षेत्र (नॉन-सेंसिंग बैंड) को समाप्त करता है, जिसका अर्थ है कि ज़िनलुओके तितली वाल्व लगभग शुरू हो सकता है { {1}} खुल रहा है। खुलने के 90 डिग्री तक के क्षेत्र को नियंत्रित करें। सामान्य नियंत्रण अनुपात सामान्य तितली वाल्वों के 2 गुना से अधिक है, और उच्चतम नियंत्रण अनुपात 100:1 तक हो सकता है। यह नियंत्रण वाल्व के रूप में शिनलुओके तितली वाल्व के उपयोग के लिए अच्छी स्थिति बनाता है, खासकर जब व्यास बड़ा होता है, शट-ऑफ वाल्व की लागत बहुत अधिक होती है, और शट-ऑफ वाल्व शून्य रिसाव प्राप्त नहीं कर सकता है। इसे उन स्थितियों में बंद किया जाना चाहिए जिनमें आपातकालीन शटडाउन की आवश्यकता होती है। वाल्व के किनारे पर एक शट-ऑफ वाल्व स्थापित किया गया है, और ज़िनलुओके तितली वाल्व नियंत्रण और शट-ऑफ को एकीकृत करता है, और इसकी ऊर्जा बचत बेहद प्रभावशाली है।

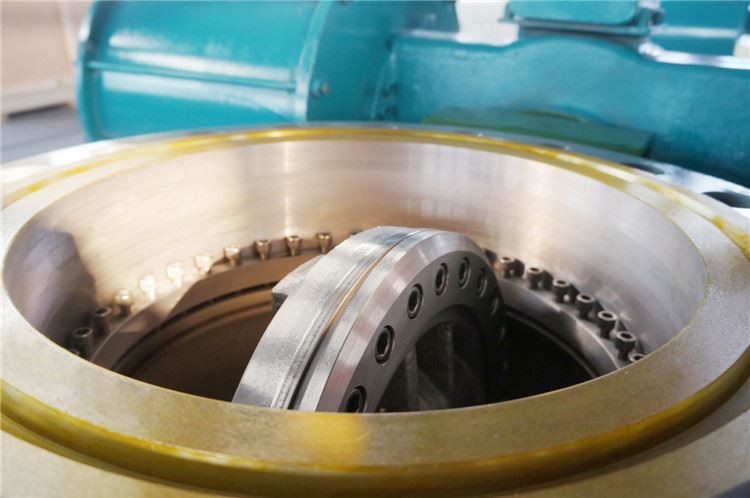

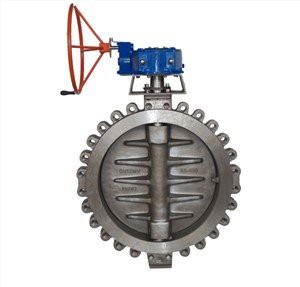

◆ वाल्व सीट संरचना

ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्वों के लिए दो वाल्व सीट स्थापना संरचनाएं हैं। उनमें से अधिकांश बटरफ्लाई प्लेट पर स्थापित की जाने वाली लेमिनेटेड स्टेनलेस स्टील शीट और ग्रेफाइट शीट हैं। सीलिंग सतह तरल पदार्थों से आसानी से नष्ट हो जाती है, और वाल्व सीट का सेवा जीवन बहुत कम होता है। लेकिन Xinluoke बटरफ्लाई वाल्व ऑल-मेटल मिश्र धातु इस्पात जाली वाल्व सीट संरचना को अपनाता है। इसके फायदे कटाव प्रतिरोध, पहनने के प्रतिरोध, उच्च तापमान और दबाव प्रतिरोध और लंबी सेवा जीवन हैं, जो डबल सनकी तितली वाल्व या अन्य ट्रिपल सनकी तितली वाल्व के लिए अकल्पनीय है।

1619499220(1)

◆ बदली जाने योग्य सीलिंग जोड़ी

Xinluoke तितली वाल्व की सीलिंग जोड़ी अद्वितीय है। चूँकि बटरफ्लाई प्लेट और बटरफ्लाई प्लेट की सीलिंग सतह स्वतंत्र है, वाल्व सीट और वाल्व बॉडी भी स्वतंत्र हैं, इसलिए बटरफ्लाई प्लेट और वाल्व सीट की सीलिंग सतह को एक ही समय में बदला जा सकता है, अर्थात , जब बटरफ्लाई प्लेट को सील कर दिया जाता है, जब सतह या वाल्व सीट क्षतिग्रस्त हो जाती है, तो इसे वापस विनिर्माण संयंत्र में ले जाने या वाल्व को अलग करने की कोई आवश्यकता नहीं है, बस बटरफ्लाई प्लेट सीलिंग सतह और वाल्व सीट को बदल दें। इससे न केवल रखरखाव की लागत बहुत कम हो जाती है, बल्कि रखरखाव के मानव-घंटे और ओवरहाल भी काफी कम हो जाते हैं। तीव्रता और कठिनाई.

◆ संतुलित स्थिर संरचना

ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व की सीलिंग सतह के आकार और विशेषताओं से शुरू करते हुए, शिनलुओके बटरफ्लाई वाल्व की सीलिंग जोड़ी एक संतुलित वितरण फिक्सिंग विधि को अपनाती है, जिसमें न केवल सटीक स्थिति होती है, बल्कि प्रत्येक बोल्ट को एक संतुलित बल प्राप्त होता है, जिससे रोकथाम होती है। असमान तनाव वितरण. सीलिंग जोड़ी ढीली है और लीक हो रही है।

◆ आंतरिक दुर्दम्य संरचना

कई वाल्व आग प्रतिरोधी संरचना का दावा करते हैं, लेकिन उनमें से अधिकांश रिसाव को कम करने के लिए नरम और कठोर डबल सीट संरचना का उपयोग करते हैं। वास्तव में, यह बहुत खतरनाक है क्योंकि नरम सील सीट का अधूरा दहन धातु को सीट का समर्थन करने का कारण बनेगा। तनाव, तापमान अंतर और विकृति के कारण दुर्दम्य कार्य विफल हो जाएगा। इसलिए, यूरोप और संयुक्त राज्य अमेरिका धीरे-धीरे इस प्रकार के झूठे दुर्दम्य वाल्व को समाप्त कर रहे हैं। क्योंकि इसमें शून्य रिसाव है, इसे नरम सील की मदद की आवश्यकता नहीं है, और यह एक आवश्यक आग प्रतिरोधी संरचना है।

◆ गतिशील लोड पैकिंग प्रणाली

वाल्व रिसाव के संदर्भ में, परंपरागत रूप से, वाल्व सीट का रिसाव अक्सर केंद्रित होता है, यानी आंतरिक रिसाव, और पैकिंग भाग का रिसाव, यानी बाहरी रिसाव को नजरअंदाज कर दिया जाता है। वास्तव में, यह एक निर्विवाद तथ्य है कि समकालीन समाज में जहां पर्यावरणीय मुद्दों को तेजी से महत्व दिया जा रहा है, रिसाव आंतरिक रिसाव से कहीं अधिक हानिकारक है। ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व एक रोटरी प्रकार का वाल्व है, और इसका स्टेम मूवमेंट केवल 90 डिग्री रोटेशन है। गेट वाल्व और ग्लोब वाल्व के वाल्व स्टेम मूवमेंट की तुलना में, जो सर्पिल मल्टी-टर्न रिसीप्रोकेटिंग मूवमेंट हैं, पैकिंग भाग पर पहनने की डिग्री बहुत कम है। सेवा जीवन बहुत लंबा है, और बाहरी रिसाव रोकथाम संरचना जैसे पैकिंग सील के लिए गतिशील लोड मानक डिज़ाइन को अपनाया जाता है, ताकि बाहरी रिसाव परीक्षण के अनुसार मानक सीलिंग प्रदर्शन 100ppm से नीचे होने की गारंटी दी जा सके। EPA21 विनिर्देश। इन सभी संकेतकों का मतलब है कि इसका उपयोग रासायनिक उद्योग जैसे विभिन्न क्षेत्रों में विषाक्त और खतरनाक मीडिया पाइपलाइनों में किया जा सकता है।

संक्षेप में, नवीनतम वाल्व प्रौद्योगिकी के क्रिस्टलीकरण के रूप में, ट्रिपल सनकी तितली वाल्व, विभिन्न वाल्वों के फायदों का लाभ उठाएगा और विभिन्न वाल्वों की कमियों से बच जाएगा, और यह निश्चित रूप से उपयोगकर्ताओं और डिजाइनरों से अधिक से अधिक ध्यान आकर्षित करेगा। अधिकतम दबाव स्तर 2500 पाउंड तक पहुंच सकता है, मानक कैलिबर 48 इंच तक पहुंच सकता है, और क्लैंप, लग, निकला हुआ किनारा, बट वेल्डिंग, विभिन्न संरचनात्मक लंबाई इत्यादि को अनुरूप किया जा सकता है, और तितली वाल्व सामग्री की बड़ी पसंद के कारण, उच्च और कम तापमान, विभिन्न एसिड, क्षार और अन्य संक्षारक मीडिया भी स्वतंत्र रूप से प्रतिक्रिया कर सकते हैं। विशेष रूप से बड़े व्यास के संदर्भ में, शून्य रिसाव के लाभ के साथ, यह शट-ऑफ वाल्वों में बड़े गेट वाल्व और बॉल वाल्व को लगातार बदल रहा है। इसी तरह, अपने उत्कृष्ट नियंत्रण कार्य के साथ, नियंत्रण वाल्व लगातार भारी स्टॉप वाल्व की जगह ले रहा है।

डिज़ाइन मानक+

◆ डिज़ाइन और निर्माण: ANSI16.34, BS 5155, JIS B2071, DIN 3354।

◆ आमने-सामने आयाम: एपीआई 609, आईएसओ 5752, डीआईएन 3202, बीएस 4504, जेआईएस बी2002।

◆ फ़्लैंग्ड सिरे: एएनएसआई बी16.5, एमएसएस-एसपी-44, आईएसओ 7005, बीएस 4504।

◆ बट-वेल्ड एंड्स: एएनएसआई बी16.25।

◆ दबाव परीक्षण: एपीआई 598, आईएसओ 5208, बीएस 5146।

तकनीकी विशिष्टता+
