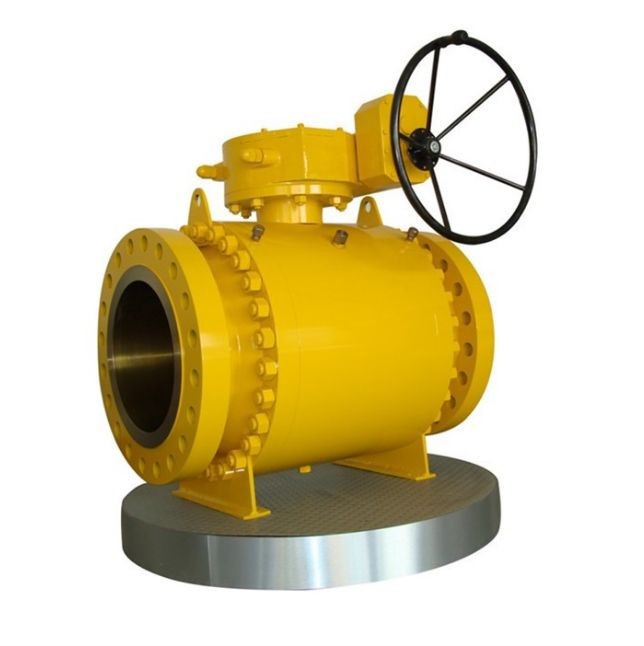

ट्रूनियन माउंटेड बॉल वाल्व ब्रोशर

A. डबल ब्लॉक और ब्लीड फंक्शन

 trunnion mounted ball valve generally use front ball sealing design structure. Two seats can separately blocks the media of the inlet and outlet to achieve double isolation.When the ball valve is closed,even apply pressure on both inlet and outlet of the valve,the body cavity and channels are biocked,the remaining media in the body cavity can be released.

जब शरीर गुहा के भीतर निहित तरल तापमान में वृद्धि के कारण गैसी हो जाता है और असामान्य रूप से उच्च दबाव का कारण बनता है। गुहा में माध्यम को धक्का देकर छोड़ा जा सकता है

वाल्व और पाइपलाइन की सुरक्षा सुनिश्चित करने के लिए अपने अभिनय बल द्वारा सीट

 trunnion mounted ball valve can supplies a Selective design of double ways sealing structure.The two Seats can separately blocks the medium both in the inlet And outlet,they can also block the medium of cavity,which can achieveडबल अलगाव का कार्य। जब वाल्व बंद हो जाता है, तो इनलेट का माध्यम, आउटलेट गुहा अलग हो जाएगा, आउटलेट भी इनलेट सीट रिसाव होने पर सीलिंग सुनिश्चित करता है, इसलिए वाल्व में दो डबल सीलिंग फ़ंक्शन होते हैं।

बी। शरीर गुहा की मैनुअल और स्वचालित दबाव राहत

बचे हुए माध्यम को ब्लीड वाल्व द्वारा जारी किया जा सकता है, जब शरीर के गुहा के भीतर मौजूद तरल माध्यम तापमान में वृद्धि के कारण गैसीकृत हो जाता है और असामान्य रूप से उच्च दबाव का कारण बनता है, सुरक्षा सुनिश्चित करने के लिए निर्धारित मूल्य से परे मध्यम दबाव स्वचालित रूप से खुल जाएगा। वाल्व और पाइपलाइन की।

O-रिंग सील और मेटल ग्रेफाइट घाव गैस्केट TIPVALVE बॉल वाल्व के सीलिंग पेट्स में स्थापित किए जाते हैं, जहां आग का खतरा होता है और सीट सियर रिंग, सीलिंग गैस्केट, O-रिंग सील्स जैसे सीलिंग तत्व होते हैं। गैर - धातु सामग्री जैसे रबड़, टेफ्लॉन इत्यादि क्षतिग्रस्त हैं, बाहरी धातु ग्रेफाइट घाव गैसकेट पूरक सीलिंग प्रदान करेगा; जब सीट के सीलिन के छल्ले क्षतिग्रस्त हो जाते हैं, तो धातु की सीट स्वचालित रूप से गेंद के साथ वसंत थ्यूस्ट के तहत धातु की सीलिंग में मिल जाएगी, जो वाल्व के आंतरिक रिसाव और बाहरी रिसाव को प्रभावी ढंग से नियंत्रित कर सकती है। वाल्व डिजाइन पूरी तरह से मानकों की आवश्यकताओं के अनुसार है और एपीआई 607, एपीएल6एफए बीएस6755 और जेबी/टी6899 के विनियम, इसने एपीआई 607 आग -प्रमाण परीक्षण भी पास किया है।

स्टेम ब्लोआउट प्रिवेंशन स्ट्रक्चर को अपनाता है। बड़े निचले सिरे वाले छोटे ऊपरी सिरे वाला तना ऊपरी सिरे के कवर और बोल्ट द्वारा स्थित होता है और वाल्व कैविटी में असामान्य दबाव की स्थिति में भी स्टेम को माध्यम से नहीं उड़ाया जा सकता है।

5. एंटीस्टेटिक डिजाइन

वाल्व डिज़ाइन गेंद और स्टेम स्टेम और पैकिंग कवर प्लेटों के बीच स्थिर -रोकथाम स्प्रिंग्स और छोटी गेंदों को सेट करके एंटीस्टिक आवश्यकता को पूरा करता है जो गेंद और स्टेम स्टेम और शरीर और घर्षण द्वारा उत्पादित स्थिर बिजली के बीच के स्थानों में विद्युत निरंतरता बनाए रखता है। गेंदों और सीटों के स्विच जमीन की ओर ले जाते हैं जिससे इलेक्ट्रोस्टैटिक स्पार्क के कारण आग के खतरों या विस्फोट आदि के जोखिम कम हो जाते हैं।

DN150 (nps 6) या उससे ऊपर के ट्रनियन माउंटेड बॉल वाल्व के लिए स्टेम और सीटों पर सीलिंग ग्रीस इंजेक्शन लगाने वाले उपकरण लगाए गए हैं, जैसे कि DN125 या नीचे ट्रनियन माउंटेड बॉल वाल्व के लिए सीलिंग इंजेक्शन डिवाइस को ग्राहक की आवश्यकताओं के अनुसार स्थापित किया जा सकता है जब सीलिंग रिंग ओ -स्टेम की रिंग सील गलती से क्षतिग्रस्त हो जाती है, सीट और स्टेम की सीलिंग रिंग के माध्यम से माध्यम के रिसाव को रोकने के लिए सीलिंग इंजेक्टर के माध्यम से सीलिंग ग्रीस लगाया जा सकता है।

7. गैस विस्फोट की रोकथाम सीलिंग रिंग

गैस माध्यम में उपयोग किए जाने वाले cl900 या उससे ऊपर के वाल्व के लिए अचानक दबाव राहत के कारण रबर सील को नुकसान पहुंचाने के जोखिम को कम करने के लिए एंटी-गैस-विस्फोट रबर सील का चयन करता है।

नरम सील संरचना

सिमोल संरचना विश्वसनीय सीलिंग और विस्तृत आवेदन सीमा कम लागत।

ओ-रिंग सीलिंग संरचना:

Reliable sealing low torque it can meet the user's requirement on high sealing reliability and low torque occasion.

धातु से धातु संरचना:

कणों सहित माध्यम की काम करने की स्थिति को पूरा करें और मुख्य रूप से उस अवसर को प्रतिस्थापित करें जो उपरोक्त दो सीलिंग विधियों के लिए उपयुक्त नहीं है।
