विशेषतायें एवं फायदे

TIPBV डबल ऑफ़सेट बटरफ्लाई वाल्व जल उपचार सुविधाओं, पाइपलाइनों, पंप स्टेशनों और औद्योगिक सेटिंग्स में उच्च प्रदर्शन के लिए डिज़ाइन किया गया एक बीहड़ और भरोसेमंद लचीला बैठा, डबल ऑफ़सेट वाल्व है। यह उच्च विनिर्देश वाल्व एक वेल्ड ओवरलैड बॉडी सीट, अभिनव शुष्क शाफ्ट, और फ्यूजन बंधुआ एपॉक्सी कोटिंग के साथ चलने के लिए बनाया गया है।

पूरी तरह से AWWA मानक C504 के अनुरूप है:

सभी TIPBV डबल सनकी तितली वाल्व AWWA C504 का अनुपालन करते हैं और कम ध्यान या रखरखाव की आवश्यकता के साथ लंबे समय तक सेवा जीवन के लिए डिज़ाइन किए गए हैं। एस स्टेनलेस स्टील शाफ्ट जंग प्रतिरोधी हैं। शेवरो एन वी-टाइप पैकिंग का उपयोग बिना समायोजन के वैल वी के जीवन को चलाने के लिए किया जाता है।

कम टोक़:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

फील्ड बदली रबर सीट:

विशेष रूप से मिश्रित बुना एन सीट स्टेनलेस स्टील गोलाकार डिस्क किनारे के खिलाफ पूर्ण 360 डिग्री सील करती है। अद्वितीय ग्रोव्ड-सीट डिज़ाइन, डिस्क के चौड़े, गोलाकार आकार के बैठने के किनारे के साथ, ग्रेटे आर डिस्क क्लोजर टॉलरेंस (रिसाव के बिना बंद स्थिति में केंद्र से 1 डिग्री तक) की अनुमति देता है। सीट को कास्ट एपॉक्स y कंपाउंड द्वारा बिना धातु के हार्डवेयर के शरीर में यांत्रिक रूप से रीटा किया जाता है जो यह सुनिश्चित करता है कि सीट समान संपर्क दबाव के साथ डिस्क के p recise त्रिज्या के अनुरूप हो। यह पूरी तरह से फील्ड एडजस्टेबल और रिप्लेसेबल है।

रखरखाव में आसानी:

डबल ऑफ़सेट डिज़ाइन के लिए शून्य से न्यूनतम रखरखाव की आवश्यकता होती है। बेयरिंग कवर उपयोगकर्ता को पाइप लाइन को डीवाटर किए बिना वर्म गियर को हटाने की अनुमति देता है। सील को बदलने या मरम्मत की स्थिति में इसे सामान्य उपकरणों के साथ, एपॉक्सी इंजेक्शन या एक विशेष तकनीकी विशेषज्ञ की आवश्यकता के बिना, क्षेत्र में पूरा किया जा सकता है।

संरचना और लाभ

डिजाइन मानक

वाल्व डिजाइन:

EN593/आवा C504

आमने सामने:

EN558-1 / एएनएसआई बी16.10

निकला हुआ किनारा कनेक्शन समाप्त करें:

EN1092/ANSI B16.47/ANSI B16.5

ऊपरी निकला हुआ किनारा कनेक्शन:

आईएसओ 5211

प्रकार		शीतल सील सनकी तितली वाल्व			AWWAC504 तितली वाल्व
नाममात्र व्यास (डीएन / इंच)		600-3000	100-2600	100-1200	3"-72"
नाममात्र का दबाव (पीएन / पीएसआई)		0.6	1 0	1.6	150 साई
परीक्षण दबाव	सील	0.66	11	1.76	165PSI
	सीप	0.9	1 5	2.4	225PSI
कार्य तापमान (डिग्री)		-10-80			-10-80
उपयुक्त मीडिया		ताजा पानी, सीवेज, समुद्र का पानी आदि।

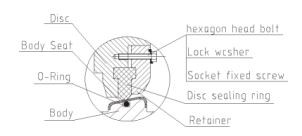

सीलिंग संरचना और विशेषताएं

तकनीकी विनिर्देश

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

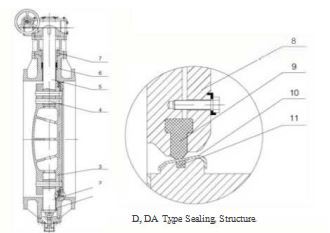

मुख्य भाग सामग्री

नहीं,	नाम	सामग्री
	झाड़ी	ZCuZn38Mn2Pb2, F4 बैकिंग स्टील
2	नीचे शा	304 416 420 431
3	डिस्क	QT450-10 A536 65-45-12
4	टेपर पिन	304 416 420 431
5	Top sha代	304 416 420 431
6	शरीर	HT200 A126ClassB QT450-10 A536 65-45-12
7	पैकिंग	एनबीआर ईपीडीएम
8	अनुचर	QT450-10 A536 65-45-12 Q235-A Gr33
9	डिस्क सीलिंग रिंग	एनबीआर ईपीडीएम
10	बॉडी स्टील रिंग	316
11	अंगूठी की सील	एनबीआर ईपीडीएम

एक शरीर

उच्च शक्ति सामग्री से बना, थोड़ा विरूपण, टी। खराब काम करने की स्थिति को अनुकूलित करें।

बी: बॉडी सीलिंग रिंग

स्टेनलेस स्टील सील की अंगूठी, शरीर पर अभिन्न रोलिंग, उच्च परिशुद्धता, पहनने के लिए - प्रतिरोधी, लंबी सेवा जीवन।

सी: डिस्क सीलिंग रिंग:

टी टाइप सीलिंग रबर रिंग, एकीकृत मोल्ड फॉर्म, उच्च परिशुद्धता, द्वि -दिशा सील तक पहुंचें।

डी, डीए प्रकार सीलिंग संरचना

ई: टेपर पिन

उच्च परिशुद्धता, शाफ्ट को डिस्क दक्षता से कनेक्ट करें

एफ: पिन-सीलिंग रिंग

टेपर पिन को मज़बूती से ठीक करें, गिरने से रोकें,

जी: पैकिंग ग्रंथि

ऊपरी शाफ्ट की निश्चित स्थिति तक पहुंचें, और सील की अंगूठी को ठीक करें।

एच: ओ-रिंग

मल्टीप्लेक्स.-रिंग स्टेम एंड लीकेज को रोक सकते हैं।

मैं: बुशिंग

स्नेहक और छोटे घर्षण गुणांक सामग्री से बना, शाफ्ट का समर्थन करता है और रोटेशन टोक़ को कम करता है।

जे: दस्ता

उच्च शक्ति स्टेनलेस स्टील शाफ्ट प्रभावी ढंग से टोक़ वितरित कर सकता है।

कश्मीर: वॉशर पहने हुए

स्प्लिंट रिंग और शाफ्ट शोल्डर को पहनने से रोकें, रोटेशन टॉर्क को कम करें और शाफ्ट को सही स्थिति में आश्वस्त करें।

एल: ओ-रिंग

रिसाव से अंत को कुशलतापूर्वक रोकें।

एम: निचला कवर

स्प्लिंट रिंग का समर्थन करके, डिस्क को गिरने से रोकें, और सीलिंग परफ़ॉर्मेंस का आश्वासन दें।

एन: स्प्लिंट रिंग

शाफ्ट को सही स्थिति में आश्वस्त करें।

कुल मिलाकर आयाम और वजन

PN10 (इकाई: मिमी, किग्रा)

डीएन	गियर ऑपरेटर	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	वज़न
100	एक्सजे24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	एक्सजे24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	एक्सजे30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	एक्सजे30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

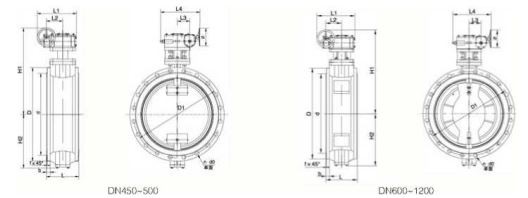

PN10 (इकाई: मिमी, किग्रा)

डीएन	गियर ऑपरेटर	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	वज़न
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

कुल मिलाकर आयाम और वजन

PN6/PN10 (इकाई: मिमी, किग्रा)

दबाव	डीएन	गियर ऑपरेटर	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	वज़न
पीएन10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
पीएन6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

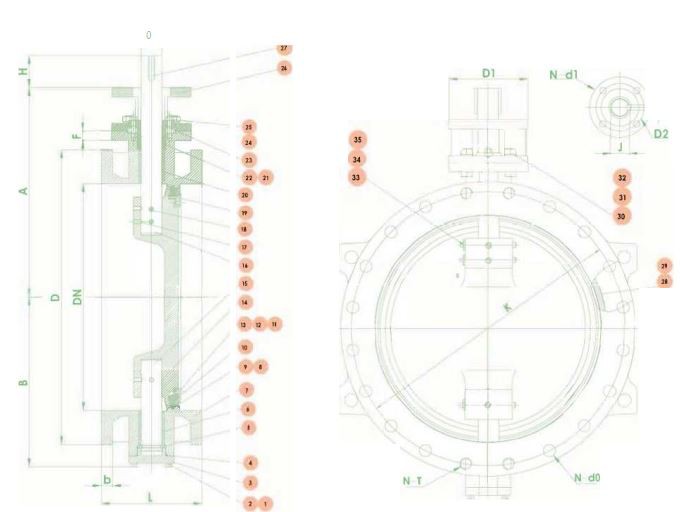

AWWA C504 तितली वाल्व के लिए मुख्य भाग सामग्री

ना।	नाम	मात्रा	सामग्री	ध्यान दें
1	स्प्रिंग गैसकेट	8	304
2	षटकोणीय पेंच	8	304
3	नींचे का ढक्कन	1	ASTMA536
4	निचला कवर सील	1	ईपीडीएम	एनबीआर
5	द्विभाजित रिंग	1	304
6	लोअर बुशिंग	1	316 प्लस टेफ्लॉन
7	शरीर	1	ASTMA536
8	बॉडी सील	1	ईपीडीएम	एनबीआर
9	बॉडी सीलिंग स्टील रिंग	1	316L
10	डिस्क सील	1	ईपीडीएम	एनबीआर
11	षटकोणीय पेंच	40	304
12	बाहरी टैब गैसकेट	1	304
13	आंतरिक षट्भुज फ्लैट अंत कस पेंच	20	304
14	डिस्क	1	ASTMA536
15	निचला दस्ता	1	एसएस304
16	ऊपरी दस्ता	1	एसएस304
17	रेपर एंड स्क्रू	3	एसएस304
18	टेपर पिन	3	304

2.	नाम	मात्रा	सामग्री
19	दबाव की अंगूठी	1	304
20	ऊपरी झाड़ी	1	316 प्लस टेफ्लॉन
21	पेकिंग रिंग	1	304
22	ओ-रिंग	4	ईपीडीएम (एनबीआर)
23	पैकिंग ग्रंथि	1	ASTMA536
24	षट्भुज नट	2	304
25	डबल एंड स्टड	2	304
26	कनेक्शन समर्थन	1	ASTMA536
27	सामान्य फ्लैट कुंजी	2	45
28	लेबल	1	H62
29	लेबल कीलक	4	304
30	षटकोणीय पेंच	8	304
31	षट्भुज नट	8	304
32	स्प्रिंग गैसकेट	8	304
33	टेपर पिन गैसकेट	3	304
34	षट्भुज नट	3	304
35	स्प्रिंग गैसकेट	3	304
