उच्च प्रदर्शन तितली वाल्व
स्थापना, ऑपरेशन और Maitenance मैनुअल
जांच भेजें
Product Details ofउच्च प्रदर्शन तितली वाल्व
श्रृंखला 5000

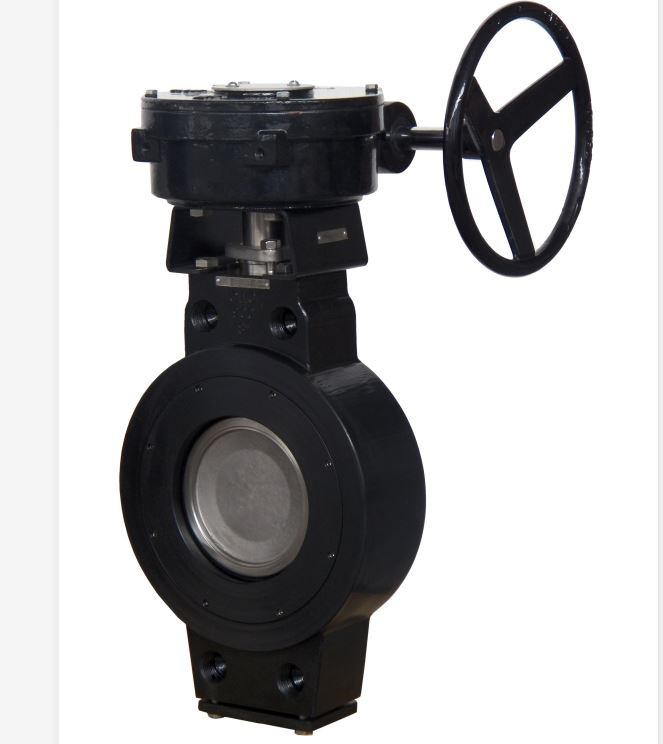

उच्च प्रदर्शन तितली वाल्व
स्थापना, ऑपरेशन और Maitenance मैनुअल
सामग्री तालिका
पढ़ें और इन निर्देशों का पालन करें
इन निर्देशों को सहेजें
1.0 शब्दों की परिभाषा
चेतावनी | एक संभावित खतरनाक स्थिति को इंगित करता है, जो यदि टाला नहीं जाता है, तो मृत्यु या गंभीर चोट लग सकती है। |
सावधानी | एक संभावित खतरनाक स्थिति को इंगित करता है, जो यदि टाला नहीं जाता है, तो इसके परिणामस्वरूप मामूली या मध्यम चोट लग सकती है। |
सूचना | सुरक्षा चेतावनी प्रतीक के बिना उपयोग एक संभावित स्थिति को इंगित करता है, जो यदि टाला नहीं जाता है, तो इसके परिणामस्वरूप एक अवांछनीय परिणाम या राज्य हो सकता है, जिसमें संपत्ति की क्षति भी शामिल है। |
2.0 परिचय
2.1SERIES 5000 उच्च प्रदर्शन तितली वाल्व आसान आपरेशन, हल्के वजन, और तितली वाल्व की कम लागत के साथ trunnion प्रकार गेंद वाल्व के लाभों को जोड़ती है। एक बुनियादी डिजाइन ऑक्सीजन, क्लोरीन, सोर्सगैस, वैक्यूम और भाप अनुप्रयोगों सहित सेवाओं की एक विस्तृत श्रृंखला के लिए उपयुक्त है।
2.2सुविधाओं में शामिल हैं:
2.2.1बुलबुला तंग शटऑफ ऑपरेटिंग स्थितियों की एक विस्तृत श्रृंखला में प्रदान की.
2.2.2दोनों modulating और पर / बंद सेवाओं के लिए उपयुक्त, SERIES 5000 तितली वाल्व आसानी से मैनुअल ऑपरेटरों, इलेक्ट्रिक और वायवीय actuators, positioners, और नियंत्रण की अपनी पसंद के साथ स्वचालित है।
2.2.3खोलने और बंद करने में डिस्क के ओवरट्रैवल को रोकने के लिए बाहरी यात्रा बंद हो जाती है।
2.2.4निर्बाध गैस्केट सील चेहरे.
2.2.560mm के पाइप इन्सुलेशन निकासी प्रदान करने के लिए विस्तारित गर्दन शरीर.
2.2.6अंधा नीचे शरीर डिजाइन DN 300 करने के लिए.
2.2.7कण प्रवेश से बीयरिंग की रक्षा के लिए असर सील.
2.3TIPBV SERIES 5000 तितली वाल्व के बारे में अतिरिक्त जानकारी- जिसमें एप्लिकेशन डेटा, इंजीनियरिंग विनिर्देशों और actuator चयन शामिल हैं, आपके TIPBV वितरक या बिक्री प्रतिनिधि से उपलब्ध है।
3.0 वाल्व पहचान
सभी TIPBV SERIES 5000 वाल्व उस पर मुद्रित निम्नलिखित डेटा के साथ एक पहचान टैग के साथ प्रदान किए जाते हैं:
● | आकार | कक्षा | ■ | |
शरीर | डिस्क | |||
तना | सीट | |||
डिज़ाइन | एपीआई 609/EN558-1 | |||
अंजीर। | ||||
रेटिंग: | ||||
■ मैं पसंदीदा प्रवाह दिशा | | ||||
>SIZE: वाल्व का आकार जैसे DN 150 >वर्ग: संभोग निकला हुआ किनारा के दबाव रेटिंग >बॉडी: बॉडी / सीट रिटेनर का मैटेरियल ग्रेड जैसे WCB, CF8M आदि। >DISC: डिस्क के सामग्री ग्रेड जैसे CF8M >एसटीईएम: स्टेम की सामग्री ग्रेड जैसे 17-4PH | >सीट: सीट की सामग्री जैसे आर-पीटीएफई >DESIGN: वाल्व संदर्भ डिजाइन मानक >FIG: ग्राहक द्वारा प्रदान किए गए वाल्व या इंस्ट्रूमेंट टैग नंबर >RATING: वाल्व की लागू तापमान सीमा |
4.0 स्थापना
4.1SERIES 5000 वाल्व EN, DIN और JIS flanges के बीच घुड़सवार होने के लिए डिज़ाइन किया गया है। जब वाल्व खुला होता है, तो डिस्क वाल्व के दोनों किनारों पर पाइप में विस्तारित होगी, जो वाल्व की सीट रिटेनर साइड की तुलना में शरीर की ओर आगे होगी। पाइपिंग डिस्क को पाइप को साफ़ करने की अनुमति देने के लिए पर्याप्त बड़ा होना चाहिए। तालिका 1 न्यूनतम पाइप आईडी स्वीकार्य से पता चलता है.
तालिका 1:अनुशंसित निकासी के साथ पाइप के न्यूनतम अंदर व्यास
वाल्व न्यूनतम पाइप आईडी (मिमी)
आकार PN10 PN16 PN25 PN40
DN65 | 60.0 | 60.0 | 60.0 | 60.0 |
DN80 | 74.5 | 74.5 | 74.5 | 74.5 |
DN100 | 96.0 | 96.0 | 96.0 | 96.0 |
DN125 | 124.5 | 124.5 | 124.5 | 124.5 |
DN150 | 152.5 | 152.5 | 147.5 | 147.5 |
DN200 | 203.0 | 203.0 | 196.5 | 196.5 |
DN250 | 253.5 | 253.5 | 244.0 | 244.0 |
DN300 | 303.5 | 303.5 | 290.5 | 290.5 |
DN350 | 333.0 | 333.0 | 333.0 | 333.0 |
DN400 | 376.5 | 376.5 | 376.5 | 376.5 |
सूचना अधिकतम सेवा जीवन के लिए, वाल्व बुद्धि एच सीट रिटेनर अपस्ट्रीम स्थापित करें। सकारात्मक शटऑफ या तो positi पर वाल्व के साथ प्राप्त किया जाएगा; हालांकि, सीट रिटेन आर अपस्ट्रीम के साथ स्थापना लंबे समय तक सेवा जीवन, erosive सेवाओं में especi सहयोगी दे देंगे. |
4.2बंद स्थिति में डिस्क के साथ, flanges के बीच ध्यान से केंद्र वाल्व. गाइड छेद (वेफर-प्रकार वाल्व) या पाइप flanges मैच और सकारात्मक संरेखण में सहायता करने के लिए छेद (lug-प्रकार वाल्व) टैप किया गया
J.Mनिकला हुआ किनारा gaskets आम तौर पर TIPBV SERIES 5000 वाल्व की आपूर्ति के दायरे में शामिल नहीं कर रहे हैं. निकला हुआ किनारा gaskets फार्म IBC या फार्म एफएफ के साथ EN1514-1 फ्लैट सील के अनुरूप होना चाहिए.
4.4मानक लग-प्रकार वाल्व का उपयोग केवल एक ही दिशा में लाइन सेवा (डाउनस्ट्रीम डिसमेंटेशन) के अंत में किया जा सकता है। वाल्व की सीट रिटेनर साइड को अपस्ट्रीम में माउंट किया जाना चाहिए।
सावधानी
यदि हैंडल या एक्ट्यूएटर को हटा दिया गया है, तो डिस्क को पूर्ण खुली या बंद स्थिति से परे न घुमाएं - यह सीलिंग सतहों को नुकसान पहुंचा सकता है।
नोट:SERIES 5000 वाल्व क्या हैं?
डिस्क ओवर-ट्रैवल को रोकने के लिए बाहरी यात्रा बंद हो जाता है के साथ सुसज्जित. वाल्व को दक्षिणावर्त मोड़कर खोला जाता है, दक्षिणावर्त को मोड़कर बंद कर दिया जाता है। स्टेम के शीर्ष पर डबल "डी" फ्लैट या कीवे डिस्क किनारे के समानांतर है।
5.0 रखरखाव
5.1वाल्व पर काम शुरू करने से पहले उचित सावधानी बरतनी चाहिए। सुरक्षात्मक कपड़े, जैसा कि विशिष्ट लाइन तरल पदार्थ द्वारा आवश्यक है, पहना जाना चाहिए।
सावधानी
वाल्व को संभालते समय, ध्यान रखा जाना चाहिए कि डिस्क किनारे या सीट को खरोंच न करें।
चेतावनी
वाल्व से हैंडल या एक्ट्यूएटर को हटाने से पहले, या मृत अंत सेवा में वाल्व से सीट रिटेनर को हटाने से पहले, वाल्व को बंद करें और लाइन को दबाएं।
5.2SERIES 5000 का सनकी डिजाइन लाइन दबाव को वाल्व को खोलने की अनुमति दे सकता है यदि हैंडल / एक्ट्यूएटर जगह में नहीं है जबकि वाल्व दबाव में है।
चेतावनी
वाल्व पर घुड़सवार ऑपरेटर के बिना लाइन पर दबाव न डालें।
5.3TIPBV SERIES 5000 वाल्व को लाइन से हटाने के लिए बंद स्थिति में होना चाहिए।
5.4बाहरी यात्रा स्टॉप डिस्क पोजिशनिंग के लिए नहीं है। यात्रा रोक खोलने और बंद करने में डिस्क की अधिक यात्रा को रोकता है। यदि डिस्क आंदोलन यात्रा विराम द्वारा प्रतिबंधित है, तो डिस्क overtravelled है।
5.5वाल्व को साफ करके, किसी भी ग्रिट या पैमाने को हटाकर लाइन से हटा दिए गए वाल्व पर सभी काम शुरू करें।
वाल्व से हैंडल या एक्ट्यूएटर को हटाने से पहले, या मृत अंत सेवा में वाल्व से सीट रिटेनर को हटाने से पहले, वाल्व को बंद करें और लाइन को दबाएं।
वाल्व पर घुड़सवार ऑपरेटर के बिना लाइन पर दबाव न डालें।
चेतावनी
स्टेम को बाहरी यात्रा स्टॉप के साथ जोड़ा जाता है जिसके द्वारा यात्रा पर डिस्क को रोका जाता है। बाहरी यात्रा स्टॉप हिट हो सकता है या खुले और बंद पदों के अंत में शीर्ष प्लेट सतहों पर बहुत करीब आ सकता है। इस बल का प्रभाव ऑपरेशन की एक्ट्यूएटर गति के आधार पर काफी अधिक हो सकता है। वाल्व के संचालन के दौरान हाथ या उंगलियों को यात्रा बंद करने से दूर रखें।
5.6प्राधिकृत वितरकों से प्रतिस्थापन सीटें, सील और अन्य पुर्जे उपलब्ध हैं। मूल्य और वितरण के विवरण के लिए अपने वितरक या बिक्री प्रतिनिधि से संपर्क करें।
5.7एक पाइप का उपयोग करते समय जिसकी आईडी पर्याप्त निकासी के साथ पाइप के अनुशंसित न्यूनतम अंदर के व्यास से छोटी है, पाइप के अंत में 45 डिग्री का एक चैम्फर प्रदान किया जाना चाहिए ताकि यह डिस्क को साफ कर सके।
6.0 सीट प्रतिस्थापन
6.1भागों की पहचान के लिए चित्र 1 देखें.
6.2बंद स्थिति में DISC (2) के साथ, वाल्व को लाइन से निकालें।
6.3बंद स्थिति में डिस्क (2) और सीट रिटेनर पक्ष के साथ वाल्व को नीचे रखें।
6.4RETAINER प्लेट शिकंजा निकालें (16).
6.5बॉडी (1) और सीट रिटेनर (15) में सीट क्षेत्र को सावधानीपूर्वक साफ करें।
विदेशी सामग्री, गंदगी, आदि को हटा दें। निक्स या खरोंच के लिए डिस्क बैठने के क्षेत्र की जाँच करें।
6.6डिस्क (2) के साथ बंद स्थिति में है, डिस्क (2) पर नई सीट (13) रखें, ध्यान से इसे बॉडी (1) में अवकाश में केंद्रित करें।
6.7सीट रिटेनर (16) को सीट (13) के शीर्ष पर स्थिति में ध्यान से रखें।
हल्के से धागे तेल और RETAINER प्लेट शिकंजा स्थापित (16).
7.0 फ़ील्ड समायोजन
स्टेम सील रिसाव स्टेम सील पर रिसाव होना चाहिए, यह ग्रंथि नट्स (10) मूल्यों के लिए retightening द्वारा रोका जा सकता है.
नोट:यदि इस क्रिया द्वारा रिसाव को रोका नहीं जा सकता है, तो स्टेम सील को प्रतिस्थापन की आवश्यकता होती है।
सूचना
ग्रंथि नट्स को ओवरटाइटन न करें, क्योंकि यह ऑपरेटिंग टोक़ और अनुचित वाल्व ऑपरेशन या बंद होने का कारण बन सकता है।
8.0 आंकड़े

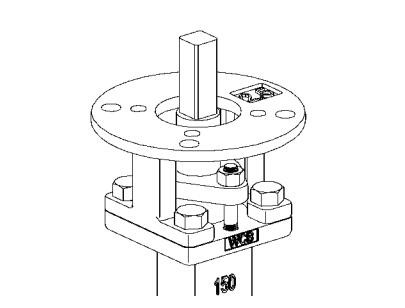

चित्रा 1: DN 65-DN 300
