टाइटेनियम वाल्व

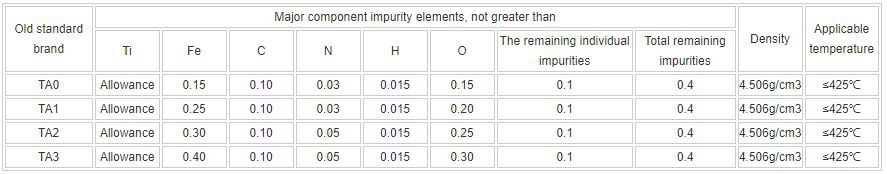

टाइटेनियम एक नए प्रकार की धातु है। टाइटेनियम का प्रदर्शन कार्बन, नाइट्रोजन, हाइड्रोजन और ऑक्सीजन जैसी अशुद्धियों की सामग्री से संबंधित है। शुद्ध टाइटेनियम आयोडाइड अशुद्धता सामग्री 0.1% से अधिक नहीं है, लेकिन इसकी ताकत कम है और इसकी प्लास्टिसिटी अधिक है। 99.5% औद्योगिक शुद्ध टाइटेनियम के गुण हैं: घनत्व = 4.5 g / cm3, पिघलने बिंदु 1725 डिग्री सेल्सियस, थर्मल चालकता λ = 15.24W / (mK), तन्य ताकत σb = 539MPa, विस्तार δ = 25%, खंड सिकुड़न ψ = 25%, लोचदार मॉड्यूलस ई = 1078 × 105MPa, हार्डनेस HB195।

टाइटेनियम मिश्र धातु का घनत्व आम तौर पर लगभग 4.51g/cm3 है, जो स्टील का केवल 60% है। शुद्ध टाइटेनियम का घनत्व साधारण स्टील के करीब है। कुछ उच्च शक्ति टाइटेनियम मिश्र कई मिश्र धातुओं संरचनात्मक स्टील्स की ताकत से अधिक है। इसलिए, टाइटेनियम मिश्र धातु की विशिष्ट शक्ति (शक्ति/घनत्व) अन्य धातु संरचनात्मक सामग्रियों की तुलना में बहुत अधिक है। तालिका 7-1 देखें, जो उच्च इकाई शक्ति, अच्छी कठोरता और हल्के वजन के साथ भागों का उत्पादन कर सकते हैं। विमान इंजन घटक, कंकाल, त्वचा, फास्टनर और लैंडिंग गियर सभी टाइटेनियम मिश्र धातु से बने होते हैं।

टाइटेनियम मिश्र धातु आर्द्र वातावरण और समुद्री जल माध्यम में काम करता है, और इसका जंग प्रतिरोध स्टेनलेस स्टील की तुलना में कहीं बेहतर है। यह विशेष रूप से खड़ा करने, एसिड, और तनाव जंग के लिए प्रतिरोधी है; क्षार, क्लोराइड, और क्लोरीन, नाइट्रिक एसिड, और सल्फ्यूरिक एसिड आदि जैसी कार्बनिक वस्तुएं। उत्कृष्ट जंग प्रतिरोध है। हालांकि, टाइटेनियम में ऑक्सीजन और क्रोमियम नमक मीडिया को कम करने के लिए खराब प्रतिरोध है।

टाइटेनियम मिश्र कम और अल्ट्रा-कम तापमान पर अपने यांत्रिक गुणों को बनाए रख सकते हैं। कम तापमान गुण, बहुत कम इंटरस्टिशियल तत्वों के साथ टाइटेनियम मिश्र, जैसे TA7, अभी भी -253 डिग्री सेल्सियस पर प्लास्टिसिटी की एक निश्चित डिग्री बनाए रख सकते हैं। इसलिए, टाइटेनियम मिश्र धातु भी एक महत्वपूर्ण कम तापमान संरचनात्मक सामग्री है।

· डिजाइन: एपीआई 609, एपीआई 6डी, एपीआई602 / B16.34 / BS5352 / API600 / BS1873/

· आमने-सामने: API609/ISO5752/DIN F4/EN558/API6D/ASME16.10

· फ्लैंज एंड: ASME B16.5/ASME B16.47/EN1092-1/GOST १२८१५/Gost ३३२५९/एमएसएस-SP44

· बट-वेल्डिंग अंत: ASME B16.25

· टेस्ट: API598 / एपीआई6डी

· आकार: 1/2 "~ 80" (DN15 ~ DN2000)

· कक्षा: 150LB ~ 2500LB / PN6 ~ PN420

· कनेक्शन: डबल फ्लैंज/बट वेल्ड/लग/वेफर

· ऑपरेशन: वर्म गियर/वायवीय एक्ट्यूएटर/इलेक्ट्रिक ऐक्टिवेटर

· तापमान: 1500 डिग्री सेल्सियस

टाइटेनियम में ऑक्सीकरण और तटस्थ मीडिया में उत्कृष्ट जंग प्रतिरोध होता है। इस समय, टाइटेनियम की सतह पर ऑक्साइड फिल्म स्थिर रूप से मौजूद हो सकती है, और कुछ कारणों से नष्ट होने के बाद जल्दी ठीक हो सकती है। एसिड को दृढ़ता से कम करने में, टाइटेनियम ऑक्साइड फिल्में आसानी से भंग हो जाती हैं और इसलिए जंग प्रतिरोधी नहीं होती हैं। कम तापमान वाले एसिड को कम करने वाले कुछ पतला में, टाइटेनियम में एक निश्चित जंग प्रतिरोध भी होता है, खासकर जब कमाब में ऑक्सीकरण धातु आयन, ऑक्सीजन और अन्य ऑक्सीडेंट होते हैं, टाइटेनियम में भी बेहतर जंग प्रतिरोध होता है।

मुख्य माध्यम में टाइटेनियम के जंग प्रतिरोध क्रमशः नीचे वर्णित है।

1. नाइट्रिक एसिड

टाइटेनियम उबलते बिंदु के नीचे नाइट्रिक एसिड की विभिन्न सांद्रता में उत्कृष्ट जंग प्रतिरोध है।

2. सल्फ्यूरिक एसिड

टाइटेनियम सल्फ्यूरिक एसिड की 10% ~ 98% एकाग्रता में जंग प्रतिरोधी नहीं है और केवल कमरे के तापमान पर 5% भंग ऑक्सीजन सल्फ्यूरिक एसिड में इस्तेमाल किया जा सकता है। 100 डिग्री सेल्सियस पर, टाइटेनियम केवल 0.2 सल्फ्यूरिक एसिड में शुद्ध टाइटेनियम को बनाए रख सकता है।

3. सल्फ्यूरिक एसिड

टाइटेनियम में हाइड्रोक्लोरिक एसिड में मध्यम जंग प्रतिरोध होता है। आम तौर पर, औद्योगिक शुद्ध टाइटेनियम का उपयोग कमरे के तापमान पर हाइड्रोक्लोरिक एसिड में किया जा सकता है, 7.5%;60 डिग्री सेल्सियस, 3%;100 डिग्री सेल्सियस, 0.5%। कम सांद्रता की भी खबरें आई हैं जिनका इस्तेमाल किया जा सकता है ।

4. फॉस्फोरिक एसिड

टाइटेनियम का उपयोग 35 डिग्री सेल्सियस, 30%;60 डिग्री सेल्सियस, 10%;100 डिग्री सेल्सियस, 3% से कम फॉस्फोरिक एसिड में किया जा सकता है। यदि एफई + 3, क्यूएफ + 2, एजीएफ + 1,2 और नाइट्रिक एसिड माध्यम में निहित हैं तो फॉस्फोरिक एसिड में टाइटेनियम के जंग प्रतिरोध में सुधार किया जा सकता है।

5. अन्य अकार्बनिक एसिड

टाइटेनियम हाइड्रोफ्लोरिक एसिड में जंग प्रतिरोधी नहीं है और एसिड फ्लोराइड समाधान में इस्तेमाल नहीं किया जा सकता है। टाइटेनियम बोरिक एसिड, क्रोमिक एसिड में जंग के लिए प्रतिरोधी है; इसका उपयोग कुछ हाइड्रोयोडिक एसिड, हाइड्रोब्रोमिक एसिड में किया जा सकता है; यह आम तौर पर फ्लोरोबिक एसिड, फ्लोरोसिलिक एसिड में उपयोग नहीं किया जाता है। टाइटेनियम का उपयोग 60 डिग्री सेल्सियस, 10% सल्फ्यूरिक एसिड और 90% नाइट्रिक एसिड के मिश्रित एसिड के लिए किया जा सकता है; उबलते 1% हाइड्रोक्लोरिक एसिड और 5% नाइट्रिक एसिड के साथ-साथ कमरे के तापमान में वांग शुई का मिश्रित एसिड।

6. कुर्सियां और लवण

टाइटेनियम सबसे lye के लिए प्रतिरोधी है। टाइटेनियम बेरियम हाइड्रोक्साइड, कैल्शियम हाइड्रोक्साइड, मैग्नीशियम हाइड्रोक्साइड, सोडियम हाइड्रोक्साइड और पोटेशियम हाइड्रोक्साइड समाधान कमरे के तापमान पर विभिन्न सांद्रता में जंग के लिए पूरी तरह से प्रतिरोधी है और उबलते सोडियम हाइड्रोक्साइड, पोटेशियम हाइड्रोक्साइड समाधान में इस्तेमाल नहीं किया जा सकता है। जब क्षार समाधान में मुफ्त क्लोरीन होता है, तो टाइटेनियम जंग का विरोध कर सकता है। आधार में अमोनिया टाइटेनियम की जंग बढ़ जाएगी।

7. पानी

टाइटेनियम नल के पानी और नदी के पानी में उत्कृष्ट जंग प्रतिरोध है, भले ही तापमान 300 डिग्री सेल्सियस तक है । समुद्री जल में 120 डिग्री सेल्सियस उच्च जंग प्रतिरोध पर; यदि तापमान बढ़ जाता है तो बिंदु जंग और दरार जंग हो सकती है।

8. कार्बनिक पदार्थ

टाइटेनियम में चींटी एसिड, ऑक्सालिक एसिड और केंद्रित साइट्रिक एसिड को छोड़कर सभी कार्बनिक एसिड के लिए उत्कृष्ट जंग प्रतिरोध है।

9. क्लोरीन, क्लोराइड और अन्य हैलोजन

टाइटेनियम सूखी क्लोरीन गैस में हिंसक प्रतिक्रिया टाइटेनियम टेट्राक्लोराइड बनाने के लिए कर सकते हैं, और यह प्रज्वलन के खतरे में है । क्योंकि टाइटेनियम टेट्राक्लोराइड टाइटेनियम हाइड्रोक्साइड बनाने के लिए पानी के साथ प्रतिक्रिया कर सकता है, टाइटेनियम में गीले क्लोरीन में अच्छी जंग प्रतिरोध होता है। क्लोरीन गैस में टाइटेनियम के शुद्धिकरण के लिए आवश्यक पानी की मात्रा तापमान, प्रवाह दर, दबाव और टाइटेनियम सतह फिल्म के नुकसान से संबंधित है। आम तौर पर, टाइटेनियम शुद्धिकरण बनाए रखने के लिए आवश्यक न्यूनतम पानी की मात्रा 0.01% ~ 0.05% है। आमतौर पर सुरक्षित उत्पादन सुनिश्चित करने के लिए, जब क्लोरीन गैस टाइटेनियम उपकरणों के संपर्क में होती है, तो क्लोरीन गैस में पानी की मात्रा वास्तव में लगभग 0.3% पर नियंत्रित होती है, यहां तक कि कभी-कभी 1.5% तक।

10. यूरिया अमोनियम फोर्टमेट समाधान

उच्च तापमान और उच्च दबाव यूरिया अमोनियम फोर्टमेट समाधान में टाइटेनियम की जंग दर आम तौर पर ०.०१ मिमी/ए है, जो 00 करोड़ 17Ni 14Mo 2 स्टेनलेस स्टील की तुलना में एक मात्रा ध्रुव कम है । टाइटेनियम के लिए जंग प्रतिरोध बनाए रखने के लिए अधिकतम तापमान 205 ~ 210 डिग्री सेल्सियस तक पहुंच सकता है, जबकि स्टेनलेस स्टील केवल 190 ~ 195 से नीचे जंग का सामना कर सकता है।

11. गैस

टाइटेनियम ऑक्सीकरण किया जा सकता है। घने ऑक्साइड फिल्म 300 डिग्री सेल्सियस से नीचे बनती है, और 700 डिग्री सेल्सियस से नीचे गठित ऑक्साइड फिल्म जंग प्रतिरोध में सुधार कर सकती है। तापमान अधिक होने पर ऑक्साइड फिल्म भंगुर हो जाती है और आसानी से ऑक्साइड त्वचा में छूट जाती है। संरचनात्मक सामग्री के रूप में, टाइटेनियम का उपयोग हवा में 425 डिग्री सेल्सियस से नीचे किया जा सकता है; गैर-संरचनात्मक सामग्रियों के रूप में, इसका उपयोग 535 डिग्री सेल्सियस से नीचे किया जा सकता है।

टाइटेनियम में सल्फर डाइऑक्साइड, हाइड्रोजन सल्फाइड, अमोनिया गैस और महासागरीय वायुमंडल में उत्कृष्ट जंग प्रतिरोध होता है।

300 डिग्री सेल्सियस से अधिक पर, हाइड्रोजन स्पष्ट रूप से टाइटेनियम में प्रवेश कर सकता है, टाइटेनियम में हाइड्रोजन की भौतिक घुसपैठ के अलावा टाइटेनियम के हाइड्रोजन एम्ब्रिटलमेंट का कारण बनता है, हाइड्रोजन को टाइटेनियम के साथ भी जोड़ा जा सकता है ताकि हाइड्राइड प्रकार का हाइड्रोजन एम्ब्रिटलमेंट बन सके। हाइड्रोजन आंशिक दबाव बढ़ने से टाइटेनियम का हाइड्रोजन एम्ब्रिटलमेंट बढ़ जाएगा। जब हाइड्रोजन में पानी की मात्रा 2% से अधिक हो जाती है, तो यह हाइड्रोजन घुसपैठ को प्रभावी ढंग से रोक सकता है। एनोडाइज्ड सरफेस ट्रीटमेंट टाइटेनियम के हाइड्रोजन प्रतिरोध में सुधार कर सकता है।

स्थानीय जंग

स्टेनलेस स्टील, निकल आधारित मिश्र धातु, तांबा मिश्र धातु और एल्यूमीनियम मिश्र धातु के साथ तुलना में, औद्योगिक शुद्ध टाइटेनियम स्थानीय जंग के लिए उच्च प्रतिरोध है, बिंदु जंग के लिए उत्कृष्ट प्रतिरोध है, और intergranular जंग, तनाव जंग, जंग थकान और इतने पर, जो केवल बहुत कुछ मीडिया में हो सकता है के प्रति असंवेदनशील है । टाइटेनियम, अन्य शुद्ध धातुओं की तरह, दरार जंग के लिए अधिक प्रवण है और यह भी बहुत कम मामलों में चयनात्मक जंग और संपर्क जंग का उत्पादन कर सकते हैं । जब तक हम टाइटेनियम के उपयोग की स्थितियों पर ध्यान देते हैं और उचित उपाय करते हैं, तब तक टाइटेनियम के स्थानीय जंग से ज्यादातर बचा जा सकता है।

(3) जंग प्रतिरोधी टाइटेनियम मिश्र धातु

इस मामले में कि औद्योगिक शुद्ध टाइटेनियम जंग आवश्यकताओं को पूरा नहीं कर सकता है, जंग प्रतिरोधी टाइटेनियम मिश्र धातु का उपयोग किया जा सकता है।

लोकप्रिय टैग: टाइटेनियम वाल्व, चीन, निर्माताओं, कारखाने, अनुकूलित, थोक, मूल्य, सस्ते, स्टॉक में, बिक्री के लिए, मुफ्त नमूना
