वायवीय actuators actuators की एक श्रेणी है। वायवीय एक्ट्यूएटर्स को भी दो प्रकारों में विभाजित किया जा सकता है: एकल-एक्टिंग और डबल-एक्टिंग: एक्ट्यूएटर्स के स्विचिंग एक्शन सभी को वायु स्रोत द्वारा संचालित और निष्पादित किया जाता है, जिसे DOUBLE ACTING कहा जाता है। SPRING RETURN (एकल-अभिनय) स्विचिंग एक्शन केवल प्रारंभिक कार्रवाई है वायवीय ड्राइव, और समापन कार्रवाई के दौरान वसंत वापसी। वायवीय actuators बस तेजी से रैखिक परिसंचरण आंदोलन, सरल संरचना, सुविधाजनक रखरखाव का एहसास कर सकते हैं, और विभिन्न कठोर काम के वातावरण में इस्तेमाल किया जा सकता है, जैसे विस्फोट प्रूफ आवश्यकताओं, धूल भरी या आर्द्र स्थितियों।

डिजाइन की सुविधा+

1. निरंतर वायु संकेत और आउटपुट रैखिक विस्थापन (पावर-ऑन / एयर रूपांतरण उपकरण के बाद, निरंतर विद्युत संकेत भी प्राप्त किया जा सकता है) प्राप्त करें, और कुछ घुमाव हाथ से कोणीय विस्थापन का उत्पादन कर सकते हैं।

वायवीय actuators

2. सकारात्मक और नकारात्मक कार्य हैं।

3. चलती गति अधिक है, लेकिन लोड बढ़ने पर गति धीमी हो जाएगी।

4. आउटपुट बल ऑपरेटिंग दबाव से संबंधित है।

5. उच्च विश्वसनीयता, लेकिन हवा की आपूर्ति बाधित होने के बाद वाल्व को बनाए नहीं रखा जा सकता है (यह एक रिटेनिंग वाल्व को जोड़ने के बाद बनाए रखा जा सकता है)।

6. खंड नियंत्रण और कार्यक्रम नियंत्रण का एहसास करना असुविधाजनक है।

7. सरल रखरखाव और पर्यावरण के लिए अच्छा अनुकूलनशीलता।

8. उच्च उत्पादन शक्ति।

9. विस्फोट प्रूफ समारोह के साथ।

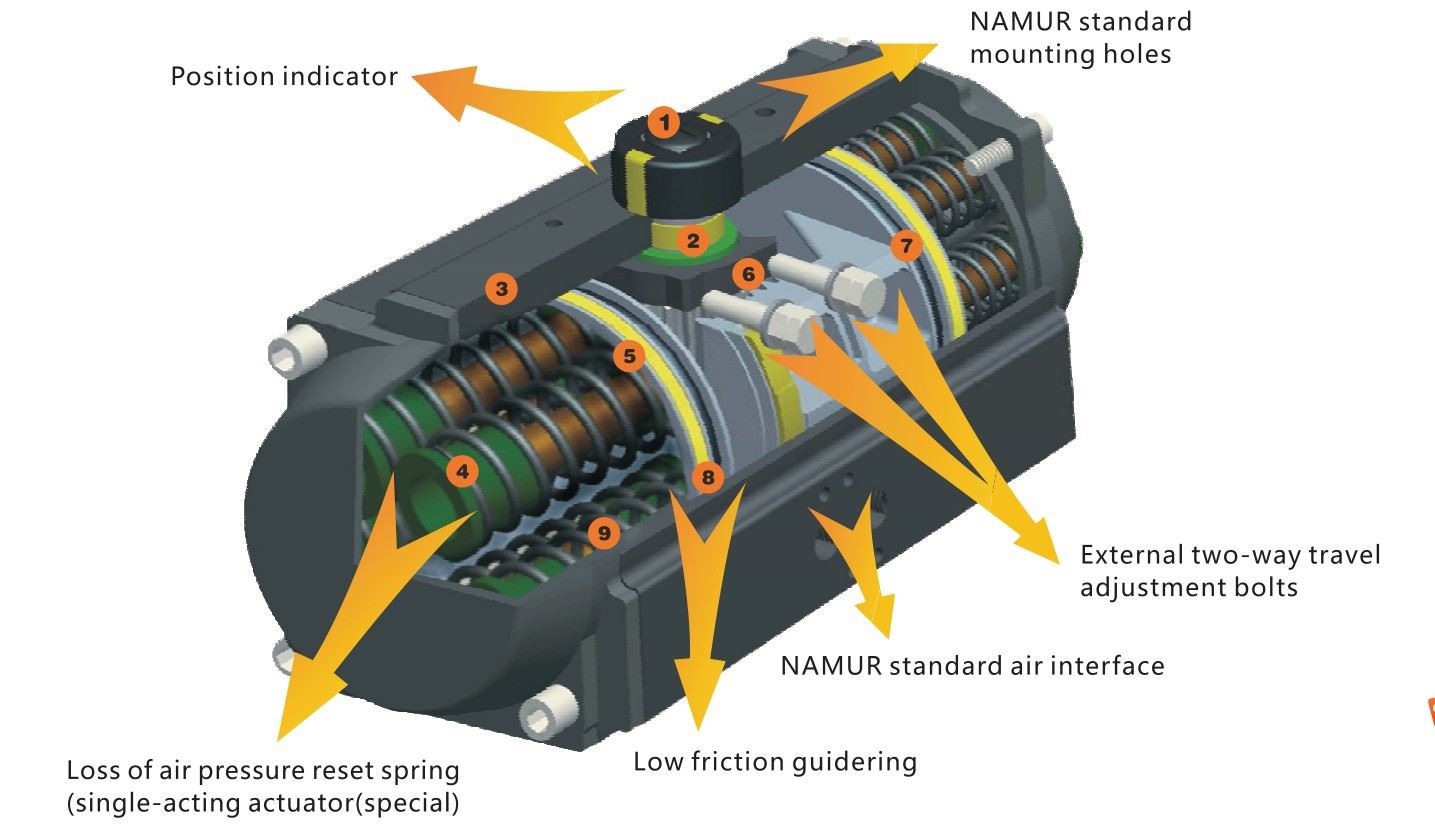

कॉम्पैक्ट दोहरे पिस्टन गियर, रैक और पिनियन संरचना, सटीक मेशिंग, उच्च दक्षता और निरंतर आउटपुट टॉर्क।

एल्यूमीनियम सिलेंडर, पिस्टन और अंत कवर एक ही विनिर्देशन संरचना के actuator की तुलना में वजन में सबसे हल्के हैं।

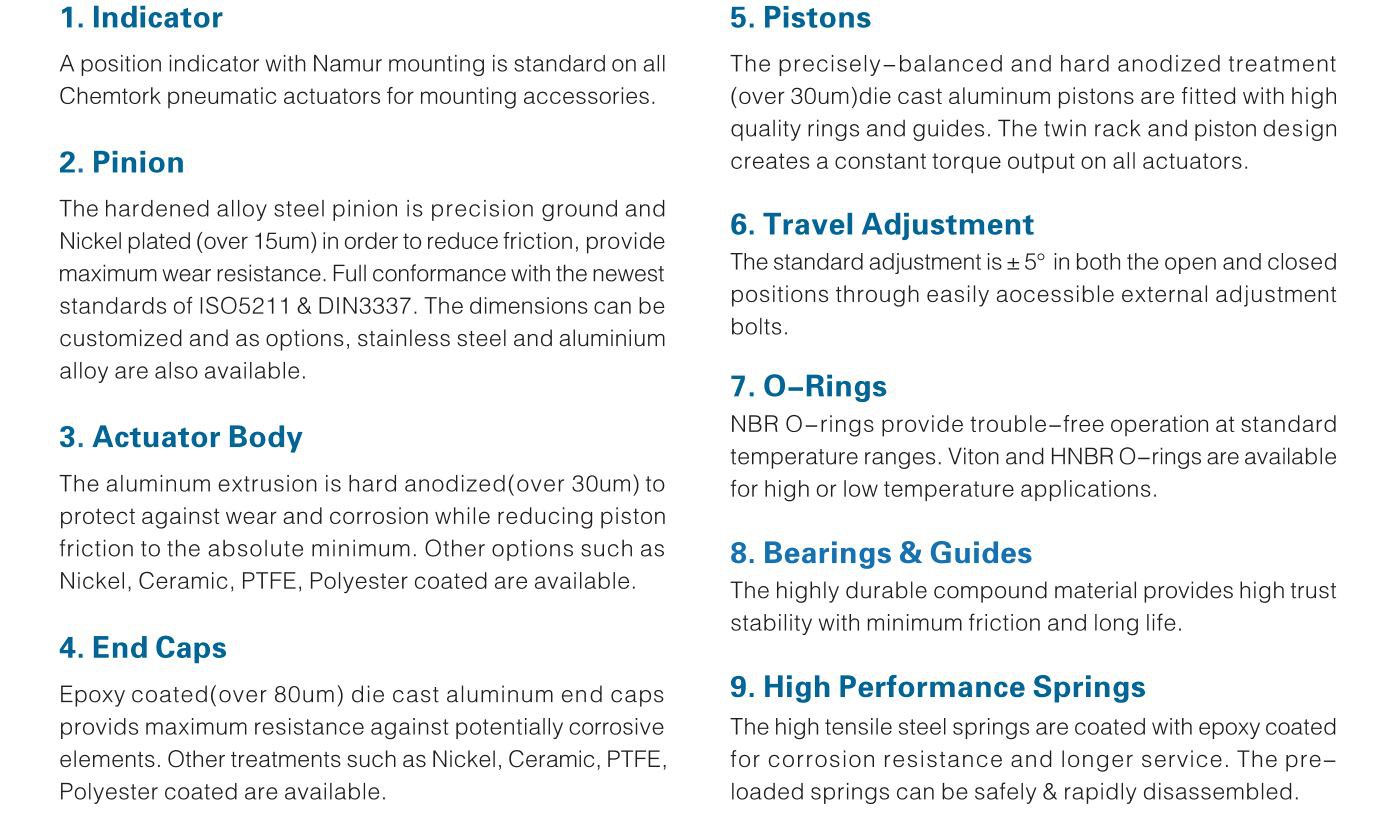

सिलेंडर बॉडी extruded एल्यूमीनियम मिश्र धातु से बना है और हार्ड anodizing के साथ इलाज किया गया है। आंतरिक सतह में एक कठिन बनावट, उच्च शक्ति और कठोरता है। कम घर्षण सामग्री से बना स्लाइडिंग असर धातुओं के बीच सीधे संपर्क से बचता है, इसमें कम घर्षण गुणांक, लचीला घुमाव और लंबी सेवा जीवन होता है।

वायवीय actuators और वाल्व की स्थापना और कनेक्शन आयाम अंतरराष्ट्रीय मानकों ISO5211, DIN3337 और VDI / VDE3845 के अनुसार डिजाइन किए गए हैं, और साधारण वायवीय actuators के साथ interchanged किया जा सकता है।

वायु स्रोत छेद NAMUR मानक का अनुपालन करता है।

वायवीय actuator (ISO5211 मानक के अनुरूप) के तल पर शाफ्ट विधानसभा छेद एक डबल वर्ग है, जो एक वर्ग रॉड के साथ वाल्व के रैखिक या 45 ° कोण स्थापना के लिए सुविधाजनक है।

आउटपुट शाफ्ट के शीर्ष और शीर्ष छेद NAMUR मानकों का अनुपालन करते हैं।

दोनों छोर पर समायोजन शिकंजा वाल्व के उद्घाटन कोण को समायोजित कर सकता है।

समान विनिर्देश डबल-अभिनय और एकल-अभिनय (वसंत वापसी) हैं।

दिशा को वाल्व, घड़ी की दिशा या वामावर्त की जरूरतों के अनुसार चुना जा सकता है।

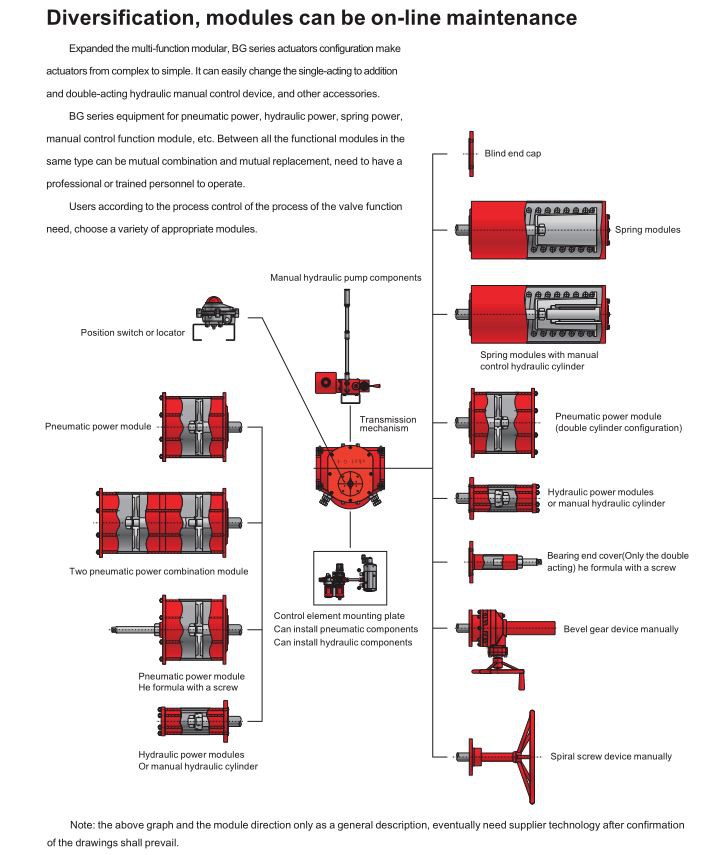

उपयोगकर्ता की जरूरतों के अनुसार सोलनॉइड वाल्व, पोजिशनर (शुरुआती संकेत), इको डिवाइस, विभिन्न सीमा स्विच और मैनुअल ऑपरेशन डिवाइस स्थापित करें।
